FAG调心滚子轴承

产品概述

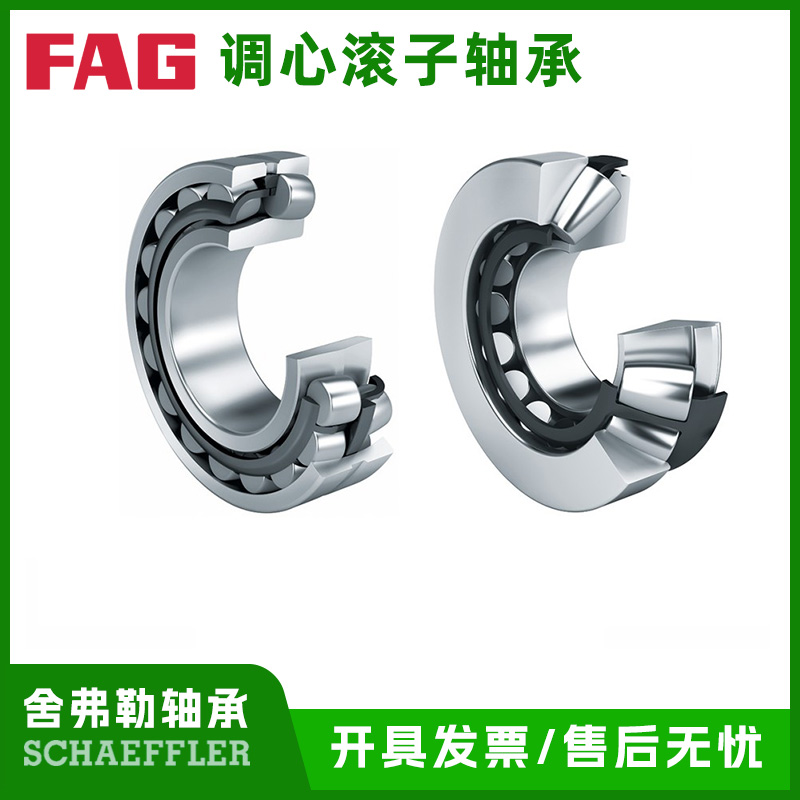

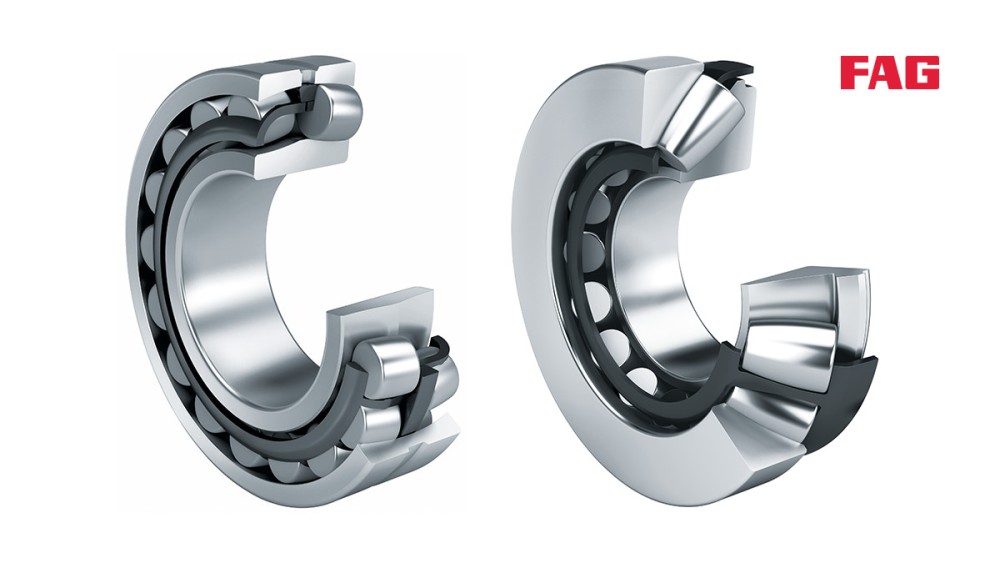

FAG调心滚子轴承是滚动轴承的一种，属于舍弗勒(SCHEAFFLER)旗下产品。它由带有凹形槽板的实心外圈、实心内圈和带有保持架的鼓形滚柱组成双列自留单元。内圈可以带有圆柱或圆锥孔。这种轴承结构*特，其对称的鼓形滚柱能够自由与凹形外圈槽板相结合，从而具备一些特殊的性能。

工作原理

在正常工作状态下，FAG调心滚子轴承的滚子能够在外圈的球面滚道里自由调位。当轴发生受力弯曲或者设备存在不同心情况时，由于滚子的这种自由调位特性，轴承可以进行相应的调整，从而对轴和轴承座的不对中误差进行补偿。例如在一些大型机械设备中，轴可能会因为负载不均匀或者安装误差而产生一定程度的弯曲变形，此时调心滚子轴承就能发挥其自动调心的功能，**设备的正常运转。而且这种轴承的两列滚子能够分担载荷，主要承受径向载荷，并且也能够承受任一方向的轴向载荷，不过不能承受纯轴向载荷[1][2]。

优势特点

良好的调心性能

FAG调心滚子轴承的外圈滚道是球面形，这使得它具有出色的调心功能。在实际应用中，当轴出现一定程度的弯曲或者设备安装不同心时，该轴承仍然可以正常使用。其调心性会随着轴承尺寸系列有所不同，一般所允许的调心角度为1 - 2.5度，在一些特殊情况下，如内圈旋转的调心滚子轴承在正常工作环境中，能通过绕中心位置摆动而补偿对中误差达0.5°[2]。

高承载能力

该类轴承具有两列滚子，滚子的数量、长度和直径都是结构所允许的较大值，滚子和滚道之间密切接触，这种结构**了均匀的应力分布，从而使轴承具有很高的径向载荷能力，特别适用于重载或振动载荷下的作业环境。

在一些苛刻的工作条件下，例如在受震动的场合，FAG可以提供窄尺寸公差和加大径向游隙的调心滚子轴承，以适应特殊的承载需求。而且E系列调心滚子轴承内圈上没有中挡边，滚子更长，其额定载荷明显比其它普通调心滚子轴承大。

多种结构类型

FAG调心滚子轴承有圆柱孔调心滚子轴承、圆锥孔调心滚子轴承、带紧定套的调心滚子轴承、带退卸套的调心滚子轴承等多种类型，可以满足不同的安装和使用需求。比如在一些轴径需要特殊连接方式的设备中，可以根据具体情况选择带紧定套或退卸套的调心滚子轴承[2]。

适用多种保持架

不带后缀的222E和223E系列调心滚子轴承采用冲压钢板保持架，这种保持架具有一定的强度和稳定性，能够满足一般工况下的使用要求。

其他E系列采用玻璃纤维增强型聚酰胺66保持架(后缀TVB)或机加工黄铜实体保持架(后缀为M)，不同的保持架材料和结构适用于不同的工作环境。例如玻璃纤维增强型聚酰胺66保持架具有较好的耐磨性和耐腐蚀性，而机加工黄铜实体保持架则具有较高的强度和散热性能。同时，内圈带整体中心挡边的调心滚子轴承带有机加工黄铜实体保持架或冲压黄铜保持架[5]。

适应一定工作温度

经过热处理后，FAG调心滚子轴承允许工作温度达到200°C。不过如果是E系列调心滚子轴承采用聚酰胺保持架时，则需要注意保持架材料对工作温度的限制，要根据实际工作温度环境合理选择轴承类型[2][5]。

常见型号

FAG调心滚子轴承有众多型号，如22220 - E1 - C3、23152 - BE - X、22380MB、22206E1、23048MB、23272 - B - MB等。这些不同型号的轴承在尺寸、载荷能力、游隙等方面存在差异，可以满足不同设备的需求。例如22220 - E1 - C3属于C3游隙系列，适用于一些对游隙有特殊要求的工作环境;23152 - BE - X是安徽捷越传动科技有限公司有库存现货的型号，该型号近年来在水泥行业等众多企业中有广泛应用[4][5]。

应用领域

水泥行业：在水泥生产过程中，设备往往需要承受较大的载荷，并且由于生产环境较为恶劣，存在较多的振动和灰尘等因素。FAG调心滚子轴承的高承载能力和良好的调心性能能够**水泥生产设备的稳定运行，如在水泥磨机、回转窑等设备中可以发挥重要作用。

电厂：电厂中的发电机组、汽轮机等设备需要高精度、高可靠性的轴承支持。FAG调心滚子轴承能够适应这些设备的重载、高速旋转以及可能出现的轴弯曲等情况，确保电厂设备的安全稳定运行。

钢厂：钢厂中的轧机、连铸机等设备在工作过程中会产生较大的径向和轴向载荷，同时也会有一定程度的振动。FAG调心滚子轴承的结构特点使其能够承受这些复杂的载荷情况，并且在设备可能出现的不同心状况下依然正常工作。

减速机：减速机在各种工业设备中起到减速和传递扭矩的作用，其内部的轴承需要承受较大的载荷并且要**良好的旋转精度。FAG调心滚子轴承可以满足减速机的这些需求，为减速机的稳定运行提供保障。

常见问题

FAG调心滚子轴承能否承受轴向载荷?

FAG调心滚子轴承能够承受任一方向的轴向载荷，但不能承受纯轴向载荷，它主要是用于承受径向载荷的轴承，不过其两列滚子结构使得它在承受径向载荷的同时也具备一定的轴向载荷承受能力。

不同保持架的FAG调心滚子轴承有何区别?

不带后缀的222E和223E系列调心滚子轴承采用冲压钢板保持架，这种保持架成本较低且能满足一般工况。而其他E系列采用玻璃纤维增强型聚酰胺66保持架(后缀TVB)或机加工黄铜实体保持架(后缀为M)，玻璃纤维增强型聚酰胺66保持架耐磨性和耐腐蚀性较好，机加工黄铜实体保持架强度和散热性高。内圈带整体中心挡边的调心滚子轴承带有机加工黄铜实体保持架或冲压黄铜保持架，不同保持架适用于不同工作环境和需求。

FAG调心滚子轴承在高温环境下如何选择?

经过热处理后，FAG调心滚子轴承允许工作温度达到200°C。如果是E系列调心滚子轴承采用聚酰胺保持架时，要注意其对温度的限制。在高温环境下，如果温度接近或超过聚酰胺保持架的适用温度范围，应优先选择其他保持架类型的轴承，如采用机加工黄铜实体保持架的轴承，以确保轴承在高温环境下能够正常工作。

FAG调心滚子轴承的调心功能在实际中有何重要意义?

在实际应用中，很多设备的轴可能会因为各种原因产生弯曲变形，或者在安装过程中存在不同心的情况。FAG调心滚子轴承的出色调心功能可以对这些轴和轴承座的不对中误差进行补偿，**设备在这些情况下依然能够正常运转，减少设备的故障发生率，延长设备的使用寿命，从而提高整个设备系统的可靠性和稳定性。
