INA滚针轴承

产品概述

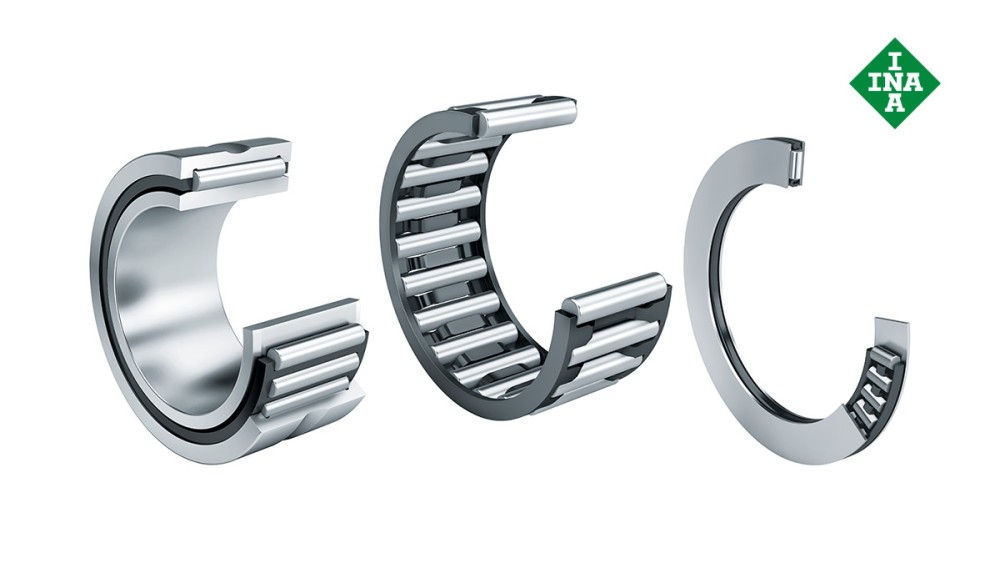

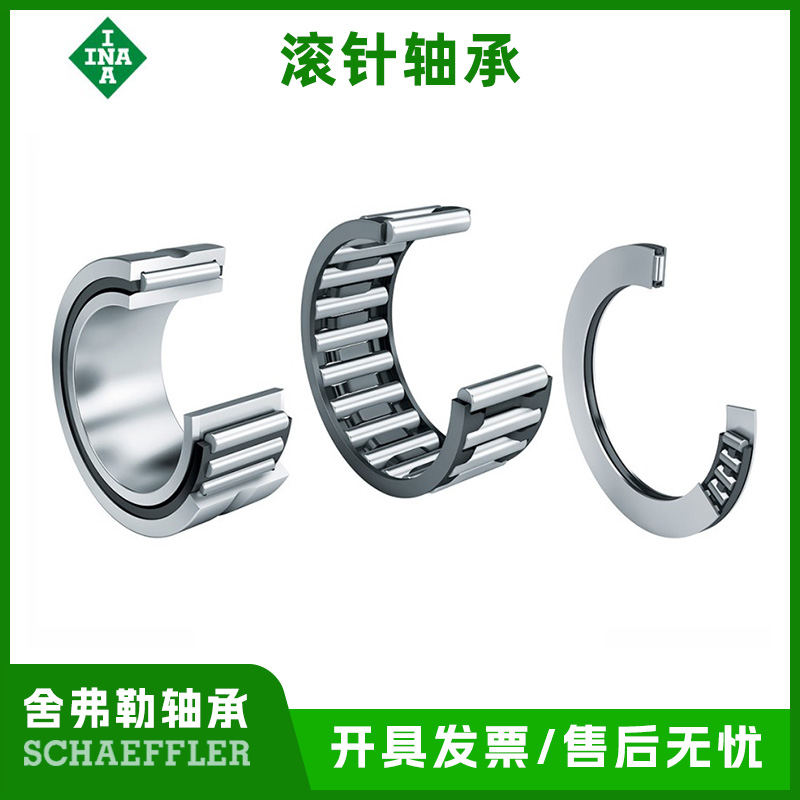

INA滚针轴承是一种特殊类型的滚动轴承，在机械工程领域中发挥着重要作用。它主要由外圈、滚针、保持架和内圈(部分型号可能无内圈)组成。滚针是这种轴承的关键部件，其形状为细长的圆柱体，相比于传统的滚珠轴承，滚针的细长形状使得在相同的径向空间内能够布置更多的滚动体。

外圈通常为一个环状结构，其内壁与滚针接触，为滚针提供滚动的轨道。内圈(如果存在)则与轴相配合，实现轴的转动。保持架的作用是将滚针均匀地隔开并固定其相对位置，防止滚针在滚动过程中相互碰撞和摩擦，从而**轴承的正常运转。

工作原理

INA滚针轴承的工作原理基于滚动摩擦的原理。当轴受到径向力的作用时，内圈(如果有)随着轴一起转动，带动滚针在内外圈之间滚动。滚针与内外圈之间的接触点不断变化，通过滚针的滚动来承受和传递径向载荷。由于滚针的滚动运动，相较于滑动摩擦，滚动摩擦系数较小，这就大大降低了摩擦力，减少了能量的损耗，同时也减轻了部件的磨损。

在运转过程中，保持架确保滚针均匀分布，使得每个滚针承受的载荷相对均匀，进一步提高了轴承的承载能力和使用寿命。而且，滚针轴承能够适应一定程度的轴向载荷，这是因为滚针与内外圈之间的接触并非完全理想的径向接触，在一些情况下也能够分担部分轴向力。

优势特点

高承载能力

由于滚针的细长形状，在相同的径向尺寸下，滚针轴承能够容纳更多的滚动体，相比于其他类型的轴承，滚针轴承能够承受更大的径向载荷。这使得它在一些重型机械和设备中得到广泛应用，例如在一些大型工业起重机的支撑结构中，滚针轴承能够可靠地承受巨大的重力载荷，确保设备的稳定运行。

紧凑结构

INA滚针轴承具有非常紧凑的结构。其径向尺寸较小，在一些对空间要求严格的机械装置中具有很大的优势。例如在汽车的变速器内部，空间有限，滚针轴承能够在不占用过多空间的情况下，有效地实现轴的支撑和转动功能。

低摩擦

基于滚动摩擦的工作原理，滚针轴承的摩擦系数较低。这一特性不仅减少了能量的损耗，提高了机械装置的效率，而且也减少了由于摩擦产生的热量，降低了对润滑的要求，在一定程度上延长了轴承的使用寿命。在一些高速运转的设备如电机中，低摩擦的滚针轴承有助于减少电机的能量损失，提高电机的输出功率。

良好的适应性

滚针轴承能够适应不同的工作环境和工况。它可以在一定的温度范围内正常工作，无论是高温环境下的工业熔炉附近的传动装置，还是低温环境下的户外机械设备，只要选择合适的润滑和密封方式，滚针轴承都能够稳定运行。同时，它也能够适应不同的转速范围，从低速的大型设备到高速的小型精密仪器都有其应用。

常见型号

INA支承滚轮滚针轴承

这是一种安装在轴或螺栓上的单列或双列滚针轴承单元。它由具有特定外表面形状的较厚外圈和滚针及保持架组件或满装滚针或圆柱滚子组件组成。这种轴承可以承受较高的径向载荷和由于轻微的不对中和歪斜运行产生的轴向力，适合用于凸轮传动、床身轨道、输送设备等应用场合。此类轴承有带或不带内圈、双侧密封和开放式的类型。其中INAPWTR系列为X - life设计，由于材料的改进和优化的外形轮廓，其基本额定寿命提高了，静态和动态载荷承载能力也得到了提高。

INA冲压外圈滚针离合器轴承

在汽车、机械设备等领域广泛应用。在汽车领域，主要用于离合器系统，能够实现离合器的平稳切换和可靠传动。在机械设备领域，常用于高速旋转的轴系，如电机、发电机等。这种轴承由外圈、滚针、保持架和内圈组成。外圈由高强度的钢材制成，经过热处理和表面硬化处理，具有较高的硬度和耐磨性。滚针作为主要承载部件，采用高精度滚针，能够承受较大的径向载荷。保持架起到固定滚针的作用，通常采用钢制或尼龙制成。内圈与轴配合，通过与外圈的配合实现轴的旋转。

应用领域

汽车行业

在汽车的发动机、变速器、离合器等部件中都有广泛应用。在发动机中，滚针轴承可用于一些辅助轴的支撑，确保轴的稳定转动，提高发动机的运行效率。在变速器中，滚针轴承能够适应变速器内部复杂的传动结构和空间限制，有效地传递动力。在离合器系统中，INA冲压外圈滚针离合器轴承能够实现离合器的精确控制和平稳操作。

机械设备领域

如各种机床设备，滚针轴承可用于机床的主轴、进给轴等部位。在大型工业机床中，滚针轴承能够承受巨大的切削力，**机床加工的精度和稳定性。在小型精密机床中，滚针轴承的低摩擦特性有助于提高机床的加工精度。此外，在电机、发电机等设备中，滚针轴承能够适应高速旋转的要求，减少能量损失，提高设备的性能。

纺织机械

在纺织机械中，INA滚针轴承也发挥着重要作用。由于纺织机械通常需要长时间稳定运行，滚针轴承的高承载能力和低摩擦特性能够满足其需求。例如在纺织机的罗拉、锭子等部件中，滚针轴承能够确保这些部件的平稳转动，提高纺织产品的质量。

航空航天领域

在航空航天设备中，虽然对轴承的要求*高，但INA滚针轴承也有其用武之地。在一些航空发动机的辅助系统中，滚针轴承能够在有限的空间内提供可靠的支撑和转动功能。在航天设备的某些小型传动机构中，滚针轴承的紧凑结构和良好性能也能够满足设计要求。

关于INA滚针轴承的问答

问：INA滚针轴承在高转速下如何**稳定性?

答：INA滚针轴承在高转速下的稳定性得益于其结构设计。首先，保持架能够均匀地隔开滚针，防止滚针在高速旋转时相互碰撞和摩擦不均匀。其次，滚针与内外圈之间良好的配合精度，使得在高速旋转时滚针能够稳定地在轨道上滚动，同时，适当的润滑能够减少摩擦和热量产生，进一步**轴承在高转速下的稳定性。

问：如果滚针轴承没有内圈，对轴有什么特殊要求?

答：如果INA滚针轴承没有内圈，要求作为滚道的轴表面经过硬化和磨削处理。这是因为滚针将直接与轴表面接触滚动，硬化和磨削后的轴表面能够提供足够的硬度和光滑度，以**滚针的正常滚动，减少磨损并提高轴承的使用寿命。

问：INA滚针轴承如何适应不同的工作温度?

答：INA滚针轴承适应不同工作温度主要通过选择合适的材料和润滑方式。在高温环境下，轴承的材料要能够承受高温而不发生变形或性能下降，同时润滑脂要具有良好的高温稳定性，防止在高温下干涸或变质。在低温环境下，材料的韧性要足够，润滑脂也需要在低温下保持适当的流动性，以确保滚针轴承能够正常运转。

问：与其他类型轴承相比，INA滚针轴承在承载能力方面的优势体现在哪里?

答：与其他类型轴承相比，INA滚针轴承的承载能力优势主要体现在其滚针的结构上。滚针的细长形状使得在相同的径向空间内能够布置更多的滚动体，这些滚动体共同分担载荷，从而使得滚针轴承能够承受更大的径向载荷。而且，滚针与内外圈之间的接触面积相对较大，能够更有效地传递和分散载荷。
