FAG四点接触球轴承

产品概述

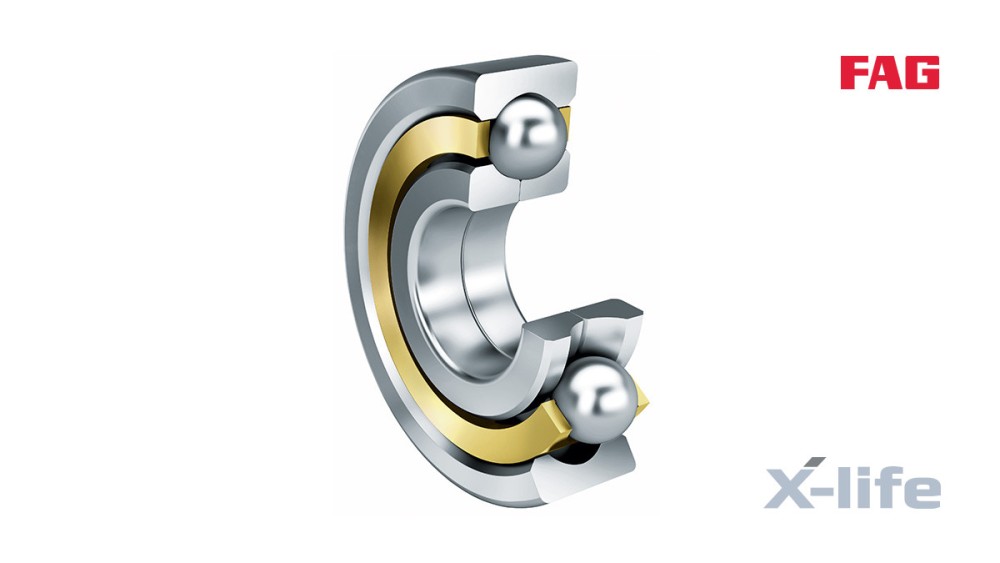

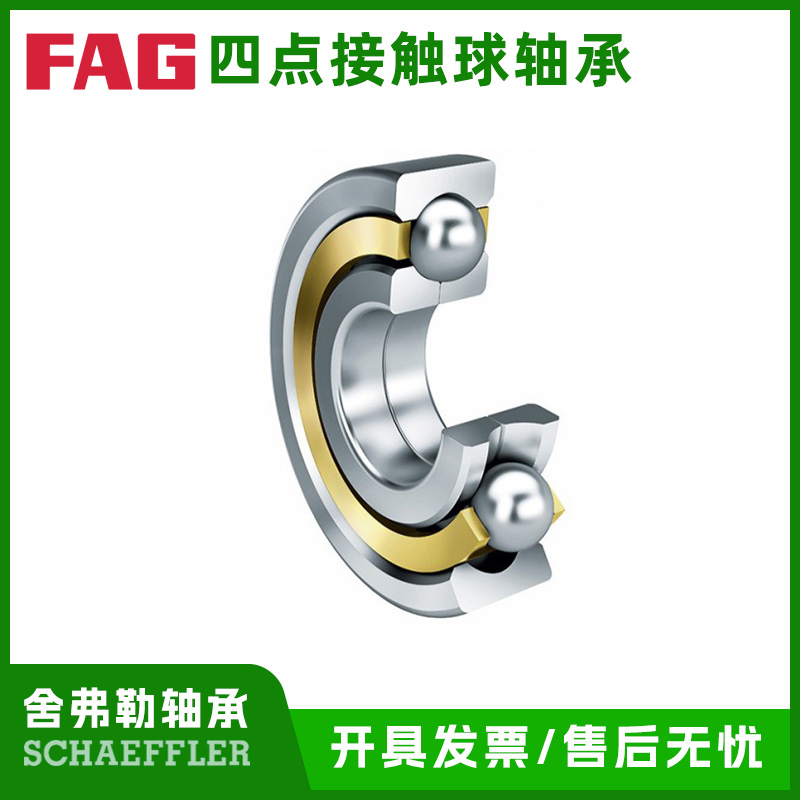

FAG四点接触球轴承是一种单列角接触球轴承，在轴向所需的空间与双列设计相比相当小。它主要由实体外圈、可分离内圈、滚珠和保持架组件构成。保持架可由黄铜或聚酰胺材料制成。其双半内圈是针对具体轴承匹配的，即使相同尺寸的FAG轴承，也不能与另一个轴承的双半内圈相互替换。带有滚珠与保持架组件的外圈可以和双半内圈分开安装。这种轴承具备双向轴向承载能力，其滚道带有高的挡边，接触角为35度并且尽可能多地容纳滚动体，这样的设计让四点接触球轴承拥有较高的承载能力，能够承受大的双向轴向载荷和小的径向载荷。在大尺寸的情况下，四点接触球轴承外圈可能有两个定位槽且相隔180度(带有后缀N2)，这有助于快速且可靠地定位。而对于外圈上带定位槽或不带定位槽的FAG四点接触球轴承，具有双向轴向承载能力的四点接触球轴承经常与一个径向轴承组合使用用作推力轴承且和轴承座有径向间隙。FAG四点接触球轴承的套圈情况也有一定特点，内圈相对于外圈的可能的倾斜角与轴承载荷、工作游隙和轴承尺寸相关联，不过其调心角度很小，这意味着四点接触球轴承不适合轴承座孔的不对中或由于轴挠曲造成的角度不对中，因为内圈倾斜会增加运转噪音，增大保持架的应力并对轴承寿命造成有害的影响。在工作温度方面，带黄铜保持架的四点接触球轴承适用的工作温度范围为–30°C到+150°C，轴承外径超过240mm的尺寸稳定温度可达+200°C，带玻璃纤维增强尼龙保持架轴承的*高工作温度达+120°C。

工作原理

四点接触球轴承的核心工作原理基于其内部结构与负载分布的关系。它内部有四个接触点，这使得负载能够更为均匀地分布在球与滚道之间。当轴承运转时，滚珠在内外圈的滚道上滚动，由于四个接触点的存在，无论在何种方向的负载作用下，负载力都能被分散开来。在承受轴向力时，四个接触点协同工作，能够有效地将双向轴向载荷传递到轴承的各个部件上，同时也能应对一定的径向载荷。这种均匀的负载分布机制不仅减少了单个滚珠和滚道接触点的压力，还使得轴承在运转过程中能够保持较好的稳定性。

优势特点

承载能力高

四点接触球轴承的四点接触设计，让负载在球与滚道之间分布得更加均匀，从而提升了轴承整体的承载能力。相比于一些传统的轴承结构，它能够承受更大的双向轴向载荷，这在一些对轴向力要求较高的设备中非常关键。

在实际应用场景中，如重型机械领域，设备在运行过程中会产生较大的轴向力，FAG四点接触球轴承能够稳定地承受这些力，确保设备的正常运转。

高刚性

由于其优化的内部结构，四点接触球轴承具有较高的刚性。这种高刚性的特性使得轴承在高负载的情况下能够保持较低的变形量。在一些需要高精度的设备中，如机床制造领域，低变形量能够**加工精度，确保生产出的零件符合严格的尺寸和形状要求。

长寿命

均匀的负载分布和较小的磨损是四点接触球轴承寿命长的主要原因。在长期运行过程中，各个接触点的均匀受力减少了局部过度磨损的可能性，使得轴承能够持续稳定地工作较长时间。例如在汽车工业中，汽车的变速器等部件需要长期可靠的运转，FAG四点接触球轴承的长寿命特性能够满足这一需求。

低噪音

在运行时，四点接触球轴承产生的噪音较低。这一特性有助于提高设备的整体运行品质，特别是在一些对噪音要求较为严格的环境中，如航空航天领域的设备内部，低噪音的轴承能够减少设备运行时的干扰，提高设备的可靠性和稳定性。

常见型号

FAG生产多种型号的四点接触球轴承，不同型号适用于不同的工作场景和设备要求。虽然无法列出具体的型号数字，但从结构和功能特性上看，有一些类型是根据不同的保持架材料、外圈有无定位槽、轴承尺寸等因素来区分的。例如，有些型号采用黄铜保持架，适用于特定温度范围的工作环境，而有些型号可能采用聚酰胺保持架，其工作温度范围和承载能力等方面会有所不同。另外，对于大尺寸的轴承，可能会有带定位槽(如后缀为N2的型号)的设计，以满足特定的安装和定位需求。

应用领域

汽车工业

在汽车的变速器、减速器等部件中，FAG四点接触球轴承有着广泛的应用。汽车在行驶过程中，变速器和减速器会承受各种复杂的力，包括轴向力和径向力。四点接触球轴承的高承载能力和双向轴向承载能力能够很好地适应这些力的作用，**汽车动力传输系统的稳定运行。

航空航天

在航空航天设备中，对轴承的要求非常高。四点接触球轴承的低噪音、高刚性和长寿命等特性使其成为理想的选择。例如在飞机的发动机、起落架等关键部件中，需要轴承能够在复杂的环境和高负载的情况下可靠地工作，FAG四点接触球轴承能够满足这些要求。

机床制造

机床的主轴等部件需要高精度的轴承来**加工精度。FAG四点接触球轴承的高刚性和低变形量的特点，能够在机床高速运转和加工过程中，确保主轴的稳定性，从而提高加工零件的精度和质量。

重型机械

像大型起重机、挖掘机等重型机械在工作时会产生巨大的力。四点接触球轴承的高承载能力使其能够承受这些重型机械中的轴向和径向载荷，**设备的正常运行和使用寿命。

常见问答

问：FAG四点接触球轴承的双半内圈有什么特殊之处?

答：FAG四点接触球轴承的双半内圈是针对具体轴承匹配的，即使相同尺寸的FAG轴承，也不能与另一个轴承的双半内圈相互替换。

问：这种轴承在温度方面有什么限制?

答：带黄铜保持架的四点接触球轴承适用的工作温度范围为–30°C到+150°C，轴承外径超过240mm的尺寸稳定温度可达+200°C，带玻璃纤维增强尼龙保持架轴承的*高工作温度达+120°C。

问：为什么四点接触球轴承不适合轴承座孔不对中的情况?

答：四点接触球轴承内圈相对于外圈的可能的倾斜角与轴承载荷、工作游隙和轴承尺寸相关联，其调心角度很小，内圈倾斜会增加运转噪音，增大保持架的应力并对轴承寿命造成有害的影响，所以不适合轴承座孔不对中或轴挠曲造成的角度不对中情况。

问：四点接触球轴承在航空航天领域的优势体现在哪?

答：在航空航天领域，四点接触球轴承的低噪音、高刚性和长寿命等特性是其优势。飞机发动机、起落架等关键部件需要轴承在复杂环境和高负载下可靠工作，四点接触球轴承能满足这些要求。
