FAG角接触球轴承

产品概述

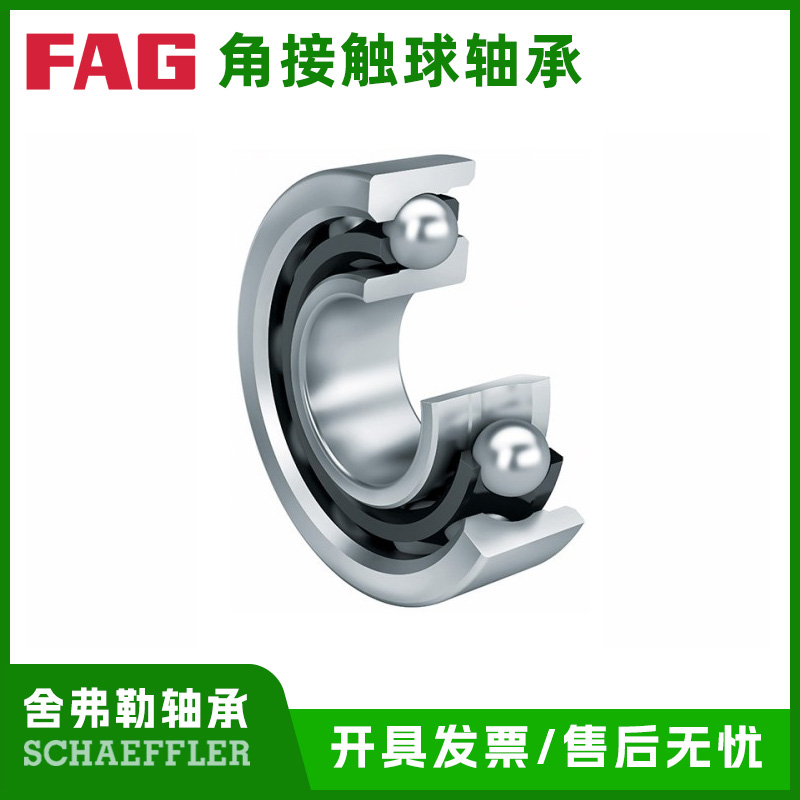

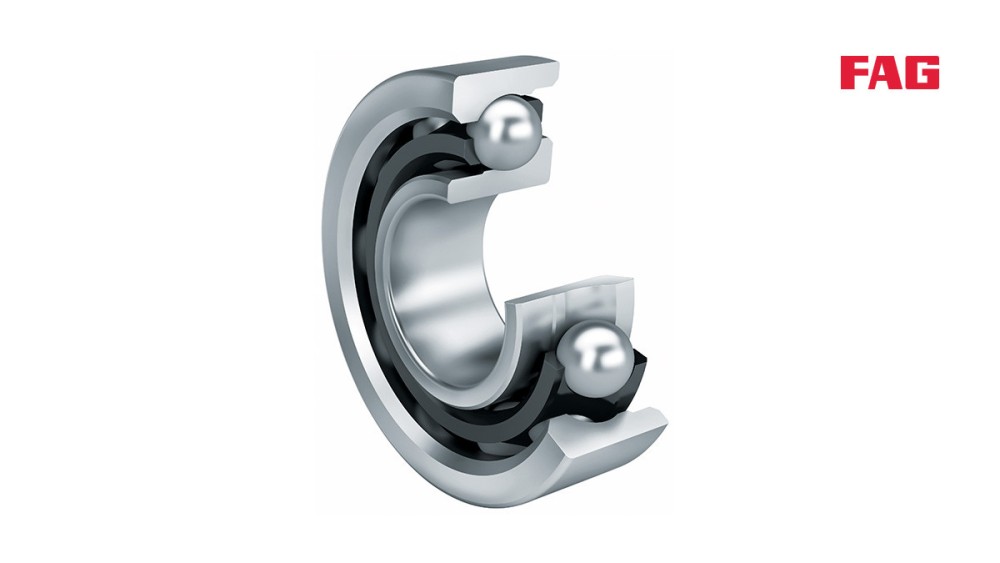

FAG角接触球轴承是一种精密的机械部件，由内圈、外圈、钢球和保持架组成。其结构特点在于，内外圈的滚道在水平轴线上有相对位移的能力，这使得它能够同时承受径向负荷和轴向负荷，也就是联合负荷。不过，单列角接触球轴承在承受径向负荷时会引起附加轴向力，并且只能承受一个方向的轴向负荷，所以一般常采用成对安装的方式。

这种轴承的锁口位于外圈上，一般情况下内外圈不能分离。FAG角接触球轴承根据接触角的不同，可分为7000C型(∝ = 15)、7000AC型(∝ = 25)和7000B(∝ = 40)等几种类型。不同的接触角决定了轴承承受轴向载荷的能力，接触角越大，承受轴向载荷的能力越高。

工作原理

负荷承受原理

在正常工作状态下，当有径向力作用于FAG角接触球轴承时，钢球在内圈和外圈的滚道之间滚动，将力传递并分散。由于其特殊的结构设计，在承受径向负荷的同时，还能承受轴向负荷。对于单列角接触球轴承，由于只能承受单方向的轴向负荷，当承受径向负荷时会产生附加轴向力。这是因为在受力过程中，轴承内部的力的平衡关系导致了额外轴向力的产生。

高速运行时的原理

在高速运行环境下，例如在电主轴中的应用，离心力对轴承的运行状态有很大影响。高速时，离心力会使钢球有向外移动的趋势，这会导致内圈的接触角增加，外圈的接触角减小，钢球在滚动时会产生一定程度的滑动。这种滑动产生的摩擦热不仅会使轴承温度升高，严重时还会导致钢球表面局部退火，进而增加磨损和烧伤的程度。为了克服离心力的影响，通常会在主轴上对角接触球轴承施加预紧力。适当的预紧力可以在运行期间保持内圈和外圈的接触角一致，这有助于延长轴承寿命，提高轴承和主轴的刚性。

优势特点

负荷承载能力

轴向负荷承载能力 FAG角接触球轴承的轴向承载能力取决于接触角。不同接触角的型号能够满足不同轴向负荷要求的设备。较大的接触角意味着更强的轴向承载能力，这使得它在一些对轴向定位要求较高的设备中表现出色。

径向和联合负荷承载能力 能够同时承受径向负荷和轴向负荷的特性，使这种轴承在复杂受力的机械结构中广泛应用。相比于只能承受单一类型负荷的轴承，它能更好地适应多种工作条件。

结构特性

紧凑性 其结构相对紧凑，在有限的空间内能够提供有效的支撑和负荷承载能力。这对于一些空间受限的机械设备来说非常重要，例如小型汽车前轮的应用，在**车辆正常行驶的前提下，能够有效地节省空间。

不可分离性(在正常使用情况下) 内外圈一般不能分离的特性，**了轴承在装配后的整体性和稳定性。这种结构有助于提高轴承在工作时的可靠性，减少因部件分离可能带来的故障风险。

适应不同工况的能力

高速运行性能 通过适当的预紧力调整等措施，FAG角接触球轴承能够在高速运行环境下保持较好的性能。在电主轴等高速运转设备中的应用，表明它在高速情况下能够有效应对离心力等因素的影响，维持稳定的工作状态。

不同温度环境 不同材料和结构设计使得FAG角接触球轴承能够在一定的温度范围内正常工作。例如，受保持架材料限制，采用玻璃纤维增强尼龙保持架的FAG轴承工作温度能达到+120°C，能够适应一些高温环境下的设备运行需求。

常见型号

单列角接触球轴承

7000C型(∝ = 15) 这种型号的FAG角接触球轴承，接触角为15度，具有一定的轴向和径向负荷承载能力。常用于一些对负荷要求不是特别高，但需要同时承受两种负荷类型的设备中，如小型电机等。

7000AC型(∝ = 25) 接触角为25度，相比于7000C型，其轴向承载能力有所提高。在机床主轴等设备中应用较为广泛，能够较好地满足机床在加工过程中的负荷要求。

7000B(∝ = 40) 接触角达到40度，具有较高的轴向承载能力。适用于那些轴向负荷较大的设备，例如燃汽轮机等设备中的关键部位，能够在高轴向力的作用下稳定工作。

双列角接触球轴承

不带缺口系列(38.. - B、30.. - B、32.. - B和33.. - B系列) 这些系列的FAG轴承不可分离，套圈的端面上没有装球缺口，接触角为25度。两个方向的承载能力相同，用途广泛，可以应用于多种机械设备中，如油泵等设备。

带装球缺口系列(32和33系列) 接触角为35度，不可分离并且在一侧具有装球缺口。在一些对轴向和径向负荷有特定要求的设备中有较好的应用效果。

带双内圈(33.. - DA系列) 双内圈结构，接触角为45度，能够在两个方向上承受较大的轴向载荷。不过，其双内圈是针对具体轴承匹配的，即使相同尺寸轴承的双内圈也不能相互替换，常用于对轴向定位和负荷承载要求较高的特殊设备中。

应用领域

机床设备

在机床主轴中，FAG角接触球轴承发挥着重要作用。机床在加工过程中，主轴需要承受复杂的径向和轴向力，这种轴承能够准确地定位主轴，**加工精度。例如在精密铣床、车床等设备的主轴上，7000AC型等合适型号的角接触球轴承能够满足其在高速旋转和切削力作用下的稳定运行要求。

汽车工业

小型汽车前轮 单列角接触球轴承应用于小型汽车前轮，能够承受车辆行驶过程中的径向力和部分轴向力。在汽车转弯、刹车等工况下，**前轮的稳定转动，提高车辆的操控性能。

差速器小齿轮轴 在汽车差速器小齿轮轴部位，角接触球轴承能够适应差速器在工作时的特殊受力情况，**小齿轮轴的正常运转，有助于提高汽车传动系统的可靠性和效率。

能源设备

燃汽轮机 燃汽轮机在运行过程中会产生较大的轴向力，7000B型等高轴向承载能力的FAG角接触球轴承能够有效地承受这些轴向力，同时也能应对一定的径向力，**燃汽轮机的稳定运行。

离心分离机 离心分离机在高速旋转过程中，内部的转鼓等部件需要可靠的支撑。FAG角接触球轴承能够满足离心分离机在高速旋转时的径向和轴向负荷要求，确保设备的正常分离功能。

通用机械

油泵 双列角接触球轴承中的一些型号，如不带缺口系列，可应用于油泵中。油泵在工作时，轴承需要承受一定的径向力和轴向力，这种轴承能够提供稳定的支撑，**油泵的正常抽油功能。

罗茨鼓风机 在罗茨鼓风机中，FAG角接触球轴承能够适应鼓风机在运转过程中的负荷变化，**鼓风机的叶轮等部件稳定转动，提高设备的工作效率和可靠性。

常见问题

FAG角接触球轴承与其他类型轴承在负荷承载上的区别?

FAG角接触球轴承能够同时承受径向和轴向负荷，这是它与一些只能承受单一类型负荷(如仅能承受径向负荷的深沟球轴承或者仅能承受轴向负荷的推力球轴承)的主要区别。它的这种特性使得它在复杂受力的机械结构中更具优势，能够满足多种设备在不同工况下的需求。

如何根据应用场景选择合适的FAG角接触球轴承型号?

如果应用场景中轴向力较大，例如在燃汽轮机中，可以选择接触角较大的型号，如7000B型;如果是在机床主轴等对精度和综合负荷承载能力要求较高的设备中，7000AC型可能比较合适;而对于一些需要双向承载能力且负荷要求相对均衡的设备，双列角接触球轴承中的不带缺口系列(如38.. - B等)可能是较好的选择。同时，还需要考虑设备的工作速度、温度环境等因素。
