FAG调心球轴承

产品概述

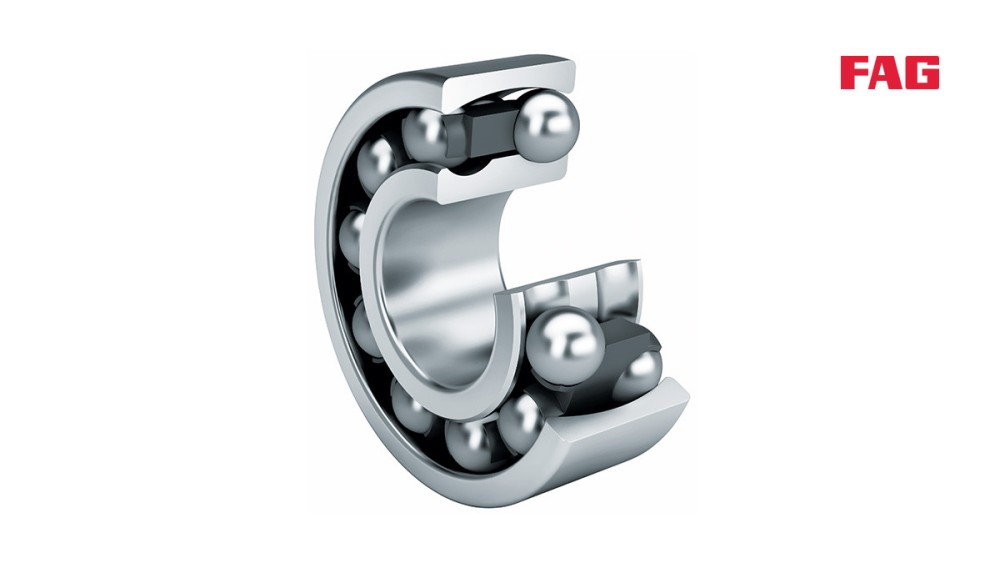

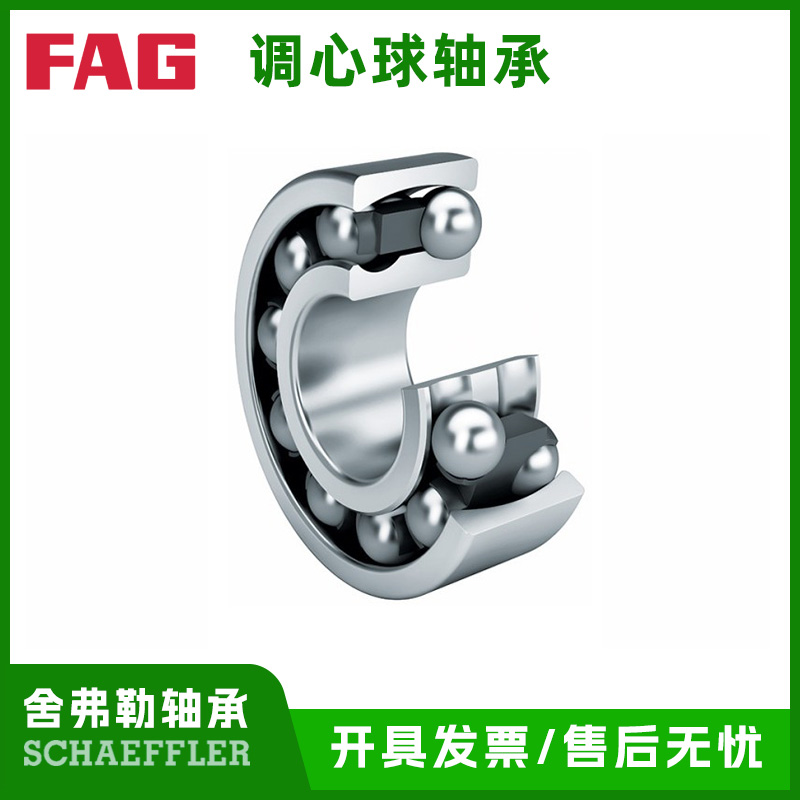

FAG调心球轴承是一种在机械工程领域广泛应用的重要零部件。它由带有凹形槽板的实心外圈、带有圆柱或圆锥形孔的内圈以及球和保持架组件组成的双列自调心单元。这种结构设计使得轴承在工作过程中能够自动适应轴与外壳的相对角度偏差，从而确保设备的稳定运行。

FAG作为知名的轴承制造商，其生产的调心球轴承具备高精度、高质量的特性。其制造过程严格遵循国际标准，采用先进的生产工艺和**的原材料，**了轴承的可靠性和耐用性。这些轴承在市场上有多种规格和型号可供选择，以满足不同机械设备的需求。

工作原理

FAG调心球轴承的工作原理基于球和滚道之间的滚动摩擦。内圈与轴紧密配合，外圈安装在轴承座内。当轴受到径向载荷时，球在内外圈的滚道上滚动，将载荷传递到整个轴承结构上。

由于其双列自调心的结构，当轴与外壳之间存在一定角度偏差时，例如在安装误差、轴的挠曲或者外壳变形等情况下，调心球轴承能够通过自身的结构调整，使球和滚道的接触点重新分布，以适应这种偏差。这样可以避免局部应力集中，减少磨损，延长轴承的使用寿命。同时，保持架的作用是将球均匀分隔开，确保球在滚动过程中保持适当的间距，避免球之间的相互碰撞，从而**轴承的平稳运行。

优势特点

自动调心能力

FAG调心球轴承的自动调心能力是其*显著的特点之一。在许多机械设备中，由于安装条件、工作负载或者设备结构的原因，轴与外壳之间难以**完全的同轴度。而这种轴承能够在一定范围内自动适应这种偏差，大大降低了对安装精度的要求。例如在一些长轴传动的设备中，轴在运转过程中可能会因为自身重量或者负载分布不均匀而产生挠曲，调心球轴承可以有效地补偿这种挠曲带来的角度偏差，确保设备正常运行。

良好的承载能力

它在径向载荷方面具有较好的承载能力。无论是在静态还是动态情况下，都能够稳定地承受来自径向方向的力。这使得它适用于各种承受径向载荷为主的机械设备，如减速机、风机等。而且，通过合理的设计和选型，可以根据具体的载荷大小来选择合适规格的调心球轴承，以确保设备在额定载荷下安全可靠地运行。

低摩擦和高效率

基于球和滚道之间的滚动摩擦原理，FAG调心球轴承的摩擦系数相对较低。这意味着在设备运转过程中，由于摩擦产生的能量损失较小，从而提高了设备的整体效率。在一些对能源消耗较为敏感的设备中，如电动机等，使用这种低摩擦的轴承可以有效地降低能耗，降低运行成本。

高可靠性和耐用性

采用**的材料和先进的制造工艺，FAG调心球轴承具有较高的可靠性。其内部结构经过精心设计和优化，各个部件之间的配合精度高，能够在长时间的运行过程中保持稳定的性能。在正常的使用条件下，这种轴承的使用寿命较长，减少了设备的维修和更换频率，提高了设备的可用性。

常见型号

12系列

如FAG 1201 - TVH调心球轴承，类型为锥孔调心球轴承，尺寸为内径12mm、外径32mm、宽度10mm，动载荷为5700N，静载荷为1260N，*限转速为30000r/min，参考转速为29000r/min，重量为0.041kg。它可应用于减速机、农机等设备中。

13系列

这一系列的调心球轴承也在不同的机械装置中有广泛应用，具体的尺寸、载荷能力等参数根据不同的型号有所差异。

22系列

像22.2RS系列是带密封的调心球轴承，在一些需要防止灰尘、杂质进入轴承内部的设备中使用。其密封结构可以有效地保护轴承内部的球和滚道，减少磨损和腐蚀的风险，从而延长轴承的使用寿命。

23系列

23.2RS系列同样是带密封的调心球轴承，适用于多种工况环境。

应用领域

工业机械领域

在减速机中，FAG调心球轴承能够适应减速机内部轴与外壳之间可能存在的角度偏差，确保齿轮的正常啮合和动力的稳定传递。在各种机床设备中，如金属切削机床，它可以承受刀具切削时产生的径向力，**机床主轴的稳定运转，提高加工精度。

农业机械领域

在农机设备中，例如收割机、播种机等，调心球轴承能够适应农业机械在田间作业时的复杂工况。由于田间地面不平，设备在运行过程中会产生振动和轴的挠曲，这种轴承可以有效地补偿这些影响，**农机设备的关键部件正常运转，提高设备的可靠性和使用寿命。

纺织机械领域

在纺织机械中，如针织大圆机等设备，FAG调心球轴承能够承受纺织过程中产生的径向载荷，并且由于其低摩擦的特性，有助于提高设备的运行速度和生产效率。同时，其自动调心能力可以适应纺织机械中一些轴的轻微变形，减少设备故障的发生。

风力发电设备领域

在风力发电设备中，调心球轴承可用于风机的主轴支撑等部位。由于风机的工作环境较为恶劣，且风机的主轴较长，容易产生挠曲，FAG调心球轴承的自动调心能力和良好的承载能力可以确保风机在不同风速和工况下稳定运行，提高发电效率。

常见问题

问：FAG调心球轴承如何**设备在不同安装条件下的正常运行?

答：FAG调心球轴承具有自动调心能力，当轴与外壳存在角度偏差时，其双列自调心结构能使球和滚道的接触点重新分布，适应这种偏差，从而**设备正常运行。

问：为什么FAG调心球轴承适用于多种机械设备?

答：它具有多种优势特点，如良好的承载能力，能承受径向载荷;低摩擦和高效率，可降低设备能耗;高可靠性和耐用性，减少维修和更换频率;而且有多种常见型号可供选择，能满足不同机械设备的需求。

问：FAG调心球轴承在恶劣工作环境下的表现如何?

答：以风力发电设备为例，其工作环境恶劣且主轴易挠曲，FAG调心球轴承的自动调心能力和良好承载能力可确保风机稳定运行。在农业机械田间作业这种复杂工况下，也能适应振动和轴挠曲等情况，**设备正常运转。

问：FAG调心球轴承的结构对其性能有什么影响?

答：其由外圈、内圈、球和保持架组件组成的双列自调心单元结构，使得它能自动调心。保持架分隔球确保滚动平稳，内外圈与球的配合实现载荷传递，这种结构设计决定了其低摩擦、良好承载能力等性能。
